ئېلېكتر ماتورلۇق ماتورنىڭ قۇرۇلمىسى ئىچكى كۆيۈش چىرىغىنىڭكىدىن ئاددىي.رەسىمدە 1DC تىپلىق 1t تۈز چاتما تەڭپۇڭلۇق ئېغىر توكلۇق ماتورلۇق ماتور كۆرسىتىلدى.
ئېلېكتر ماتورلۇق ماتورنىڭ ئاساسىي قۇرۇلۇشى تۆۋەندىكى زاپچاسلاردىن تەركىب تاپقان:
1.توك بىرلىكى: باتارېيە بولىقى.ئۆلچەملىك باتارېيە بېسىمى 24 ، 30 ، 48 ۋە 72V.
2.كاندۇك: چاتقالنىڭ رامكىسى ، پولات ۋە پولات بىلەن كەپشەرلەنگەن.چاتقالنىڭ ھەممە قىسىملىرى دېگۈدەك رامكىغا ئورنىتىلغان.مەشغۇلات جەريانىدا ئۇ ھەر خىل يۈكلەرگە ئۇچرايدۇ ، شۇڭا ئۇنىڭدا يېتەرلىك كۈچ ۋە قاتتىقلىق بولۇشى كېرەك.
3. يوللاش: ماتورنىڭ كۈچى چاتقالنىڭ قوزغاتقۇچ چاقىغا يەتكۈزۈلىدۇ.
4. رول سىستېمىسى: چاتقالنىڭ ھەيدەش يۆنىلىشىنى كونترول قىلىڭ.
5. تورمۇز سىستېمىسى: چاتما قوزغاتقۇچنى ئاستىلىتىڭ ۋە توختىتىڭ.
6. ماتور ۋە ئېلېكتر سىستېمىسى: ئېلېكتر سىستېمىسى ھەرخىل زاپچاسلار ئارقىلىق ماتورنى كونترول قىلىپ ، چاتقالنىڭ قوزغىلىشى ، توختىتىلىشى ، بۇرۇلۇشى ۋە سۈرئىتىنى تېزلىتىدۇ ھەمدە ماي پومپىسى ماتورى ياكى سۇيۇقلۇق بېسىمىغا ئېرىشىدۇ.
XINDADC MOTOR CATALOG | ||
باھالانغان كۈچ | تۈر نومۇرى | مەھسۇلات سۈرىتى |

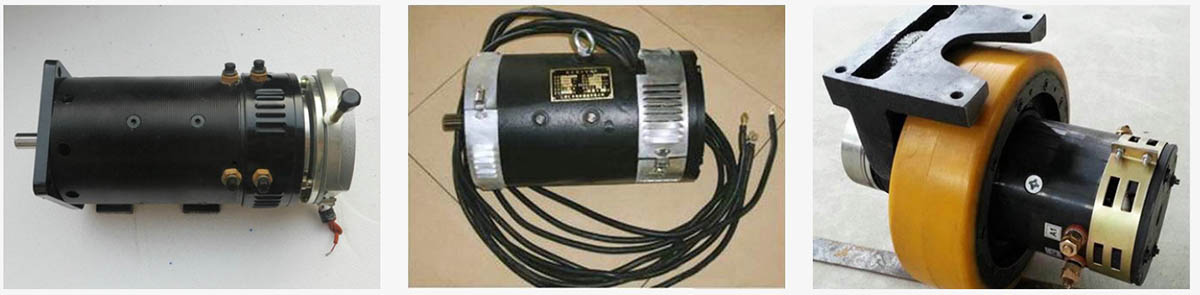

| توكلۇق Forklift ماشىنا ماتورى | |

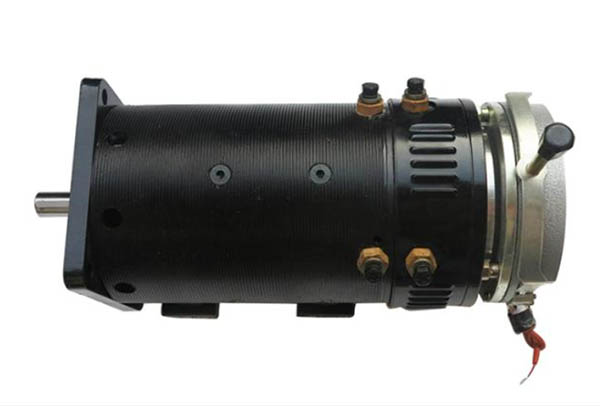

| DC تارتىش كۈچى ئېلېكتر ماتورى |
|
7KW | DC تارتىش كۈچى ئېلېكتر ماتورى 242ZDC 242ZD706H15 |
|
5KW | DC تارتىش كۈچى ئېلېكتر ماتورى 192ZDC 192ZD525H9 |
|
4KW | DC تارتىش كۈچى ئېلېكتر ماتورى 170ZDC 170ZD402H2A3 |
|

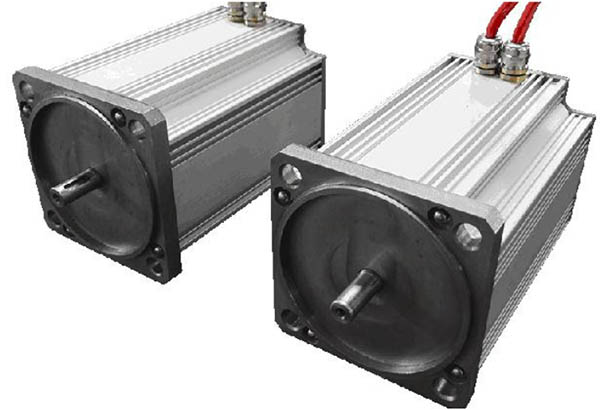

| توكلۇق ماشىنا ئۈچۈن DC MOTOR |
|
| Electric Forklift Electric Motor |
|
| Electric Forklift Electric Motor |
XINDA DC ماتور يۈرۈشلۈك ئۆلچىمى جەدۋىلى | ||||||||
Rated Power (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
باتارېيە بېسىمى (VDC) | 48/60/72 | 72 | 96/144 | |||||
نورمىدىن ئاشۇرۇپ يۈك بېسىش | 2.5 | |||||||
باھالانغان نۆۋەتتىكى (A) | 73 / 58.4 / 48.7 | 96.8 / 77.5 / 64.5 | 109 / 87.2 / 72.7 | 118 / 94.7 / 78.9 | 138.9 / 111 / 92.5 | 108 | 116 | 116/77 |
باھالانغان Torque (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
باھالانغان سۈرئەت (RPM) | 2800 | |||||||
چوققا تېزلىكى (RPM) | 4500 | |||||||
خىزمەت سىستېمىسى | S2: 60min | |||||||
ئىزولياتورلۇق دەرىجىسى | H | |||||||
سوۋۇتۇش ئۇسۇلى | تەبىئىي سوۋۇتۇش / ھاۋا سوۋۇتۇش | |||||||
ئۈنۈم (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
قوغداش دەرىجىسى | IP23 (IP44) | |||||||
ئىلتىماس | تۆۋەن سۈرئەتلىك يولۇچىلار / ئەشيا ئوبوروتى / گولف ماشىنىسى / سەيلە-ساياھەت ماشىنىسى / ساقچى ماشىنىسى / يۈك ماشىنىسى / يۈك ماشىنىسى قاتارلىقلار. |
