ئاشخانا ئاشپىزى ئاشپەز ماشىنا ئادەم پىشۇرۇش ماشىنىسى خالىمايدىغان ماتورنى ئالماشتۇردى

قىسقىچە چۈشەندۈرۈش:

800W يۇقىرى سۈرئەتلىك ئالماشتۇرۇلغان ماتور ۋە شوپۇر 35000rpm سۈرئەت ئارىلاشتۇرغۇچ ئائىلە ئېلېكتر ماتورى

1. يۇقىرى سىستېما ئۈنۈمى: كەڭ سۈرئەتنى تەڭشەش دائىرىسىدە ، ئومۇمىي ئۈنۈم باشقا سۈرئەتنى كونترول قىلىش سىستېمىسىغا سېلىشتۇرغاندا كەم دېگەندە% 10 يۇقىرى بولىدۇ ، تۆۋەن ئۈنۈم ۋە باھاسىز يۈكتە يۇقىرى ئۈنۈم تېخىمۇ كۆرۈنەرلىك بولىدۇ.

2. سۈرئەتنى تەڭشەش دائىرىسى ، تۆۋەن سۈرئەتلىك ئۇزۇن مۇددەتلىك مەشغۇلات: نۆلدىن ئەڭ يۇقىرى سۈرئەت ئارىلىقىدا ئۇزۇن ۋاقىت يۈك ئاستىدا يۈگۈرەلەيدۇ ، ماتور ۋە كونتروللىغۇچنىڭ تېمپېراتۇرىسىنىڭ ئۆرلىشى باھالانغاندىن تۆۋەن بولىدۇ. يۈك.

3. يۇقىرى قوزغىلىش مومېنتى ، تۆۋەن توك ئېقىمى: باشلىنىش بۇرۇلۇش مومېنتى% 150 كە يەتكەندە ، باشلىنىش ئېقىمى باھالانغان توكنىڭ ئاران% 30.


مەھسۇلات تەپسىلاتى

مەھسۇلات خەتكۈچلىرى

Motor Parameter

مەشغۇلات بېسىمى DC300V
باھالانغان توك 2.8 ± 10% A.
ئەڭ چوڭ توك 5.4A
توك بېسىمىنى قوزغىتىش DC23V ~ 25V
باھالانغان كۈچ 700 ± 10% W.
باھالانغان سۈرئەت 35000 ± 10% RPM
بىكار كۈچ <100W
قۇتۇپ سانى 2
بۇرۇلۇش مومېنتى 0.2NM
ئۈنۈم 80% ± 10%
قىسقارتىش Axial CW
شاۋقۇن 96dB MAX ، <30cm
ئېغىرلىقى 1.68Kg
توشۇش 2 توپ كىرگۈزۈش
كونترول زال سېنزورى
قاچىلاش flange mount
500W Fan Motor3

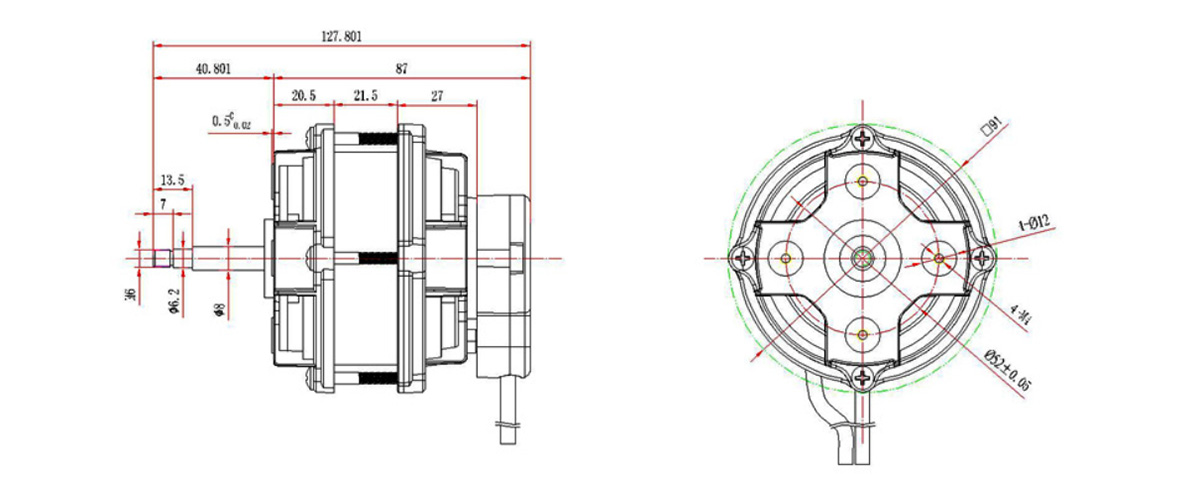

ماتورلۇق قۇرۇلما

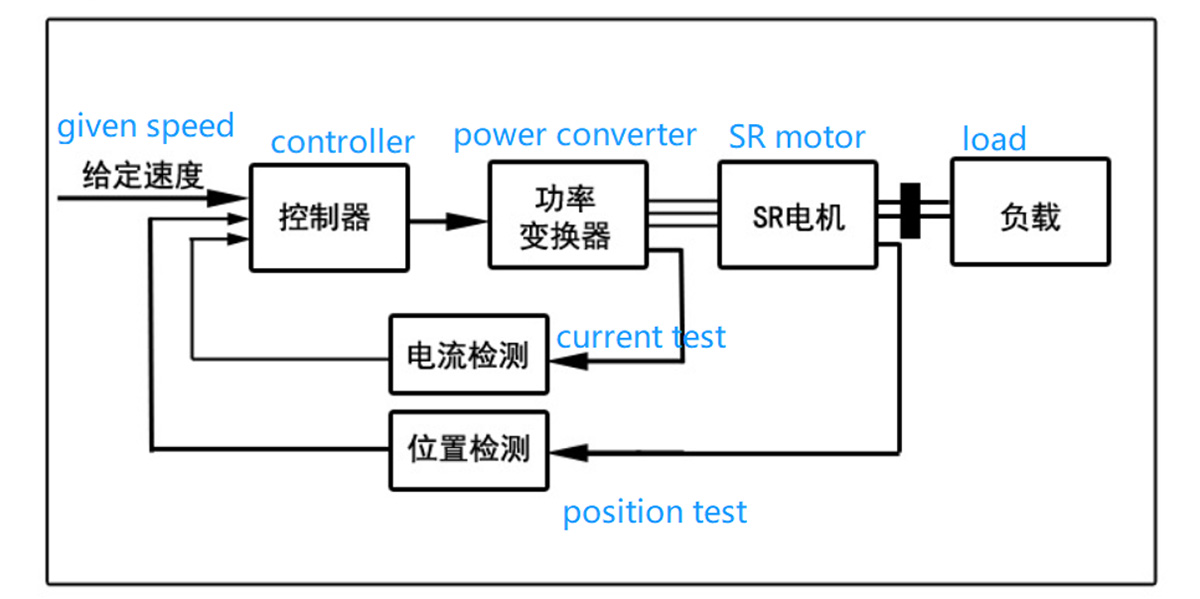

1. ئالماشتۇرۇلغان ئىختىيارى ماتورلۇق قوزغاتقۇچ سىستېمىسىنىڭ تەركىبى
ئالماشتۇرغىلى بولمايدىغان ماتورلۇق قوزغاتقۇچ سىستېمىسى (SRD) ئاساسلىقى ئالماشتۇرۇلغان ئىختىيارى ماتور ، توك ئايلاندۇرغۇچ ، كونتروللىغۇچ ۋە تەكشۈرگۈچتىن تەركىب تاپقان.

500W Fan Motor4

2.ئۆزگەرمەس ماتور
SR ماتورنى ئوخشىمىغان باسقۇچلۇق يەككە باسقۇچلۇق ، ئىككى باسقۇچلۇق ، ئۈچ باسقۇچلۇق ، تۆت باسقۇچلۇق ۋە كۆپ باسقۇچلۇق قۇرۇلمىلارغا لايىھىلەشكە بولىدۇ ، ھەر بىر قۇتۇپتا تاق چىش قۇرۇلمىسى ۋە ھەر بىر قۇتۇپتا كۆپ چىش قۇرۇلمىسى ، ئوق ھاۋاسى بار. بوشلۇق ، رادىئاتسىيە ھاۋا بوشلۇقى ۋە ئوق ھاۋا پەرقى.رادىكال ئارىلاشما ھاۋا بوشلۇقى قۇرۇلمىسى ، ئىچكى ئايلانما ۋە تاشقى ئايلانما قۇرۇلما ، SR ماتورنىڭ ئۈچ باسقۇچتىن تۆۋەن بولۇشى ئادەتتە ئۆزلۈكىدىن قوزغىتىش ئىقتىدارىغا ئىگە ئەمەس.زور مىقداردىكى باسقۇچ بۇرۇلۇش مومېنتىنىڭ تەۋرىنىشىنى ئازايتىشقا پايدىلىق ، ئەمما ئۇ مۇرەككەپ قۇرۇلما ، نۇرغۇن ئاساسلىق ئالماشتۇرۇش ئۈسكۈنىلىرى ۋە تەننەرخنى ئاشۇرۇشنى كەلتۈرۈپ چىقىرىدۇ.ھازىر ، ئىككى باسقۇچلۇق 6/4 قۇتۇپلۇق قۇرۇلما ۋە تۆت باسقۇچلۇق 8/6 دەرىجىدىكى قۇرۇلما كەڭ قوللىنىلدى.

500W Fan Motor5

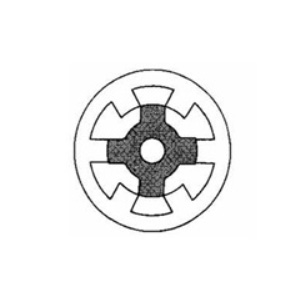

دائىملىق قۇرۇلما 3 باسقۇچ
6/4 قۇتۇپ SR ماتورى

500W Fan Motor6

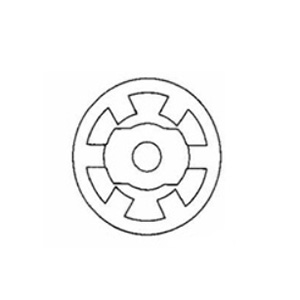

3-باسقۇچ 6/2
قۇتۇپ SR ماتورى

500W Fan Motor7

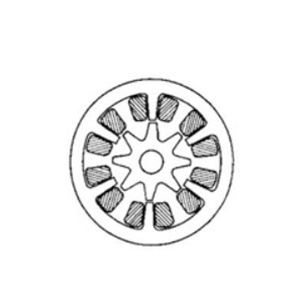

3-باسقۇچ 6/8
قۇتۇپ SR ماتورى

500W Fan Motor8

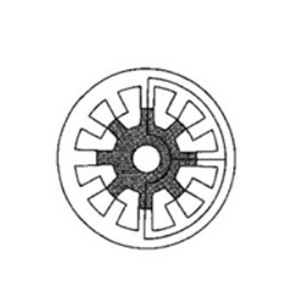

3-باسقۇچ 12/8
قۇتۇپ SR ماتورى

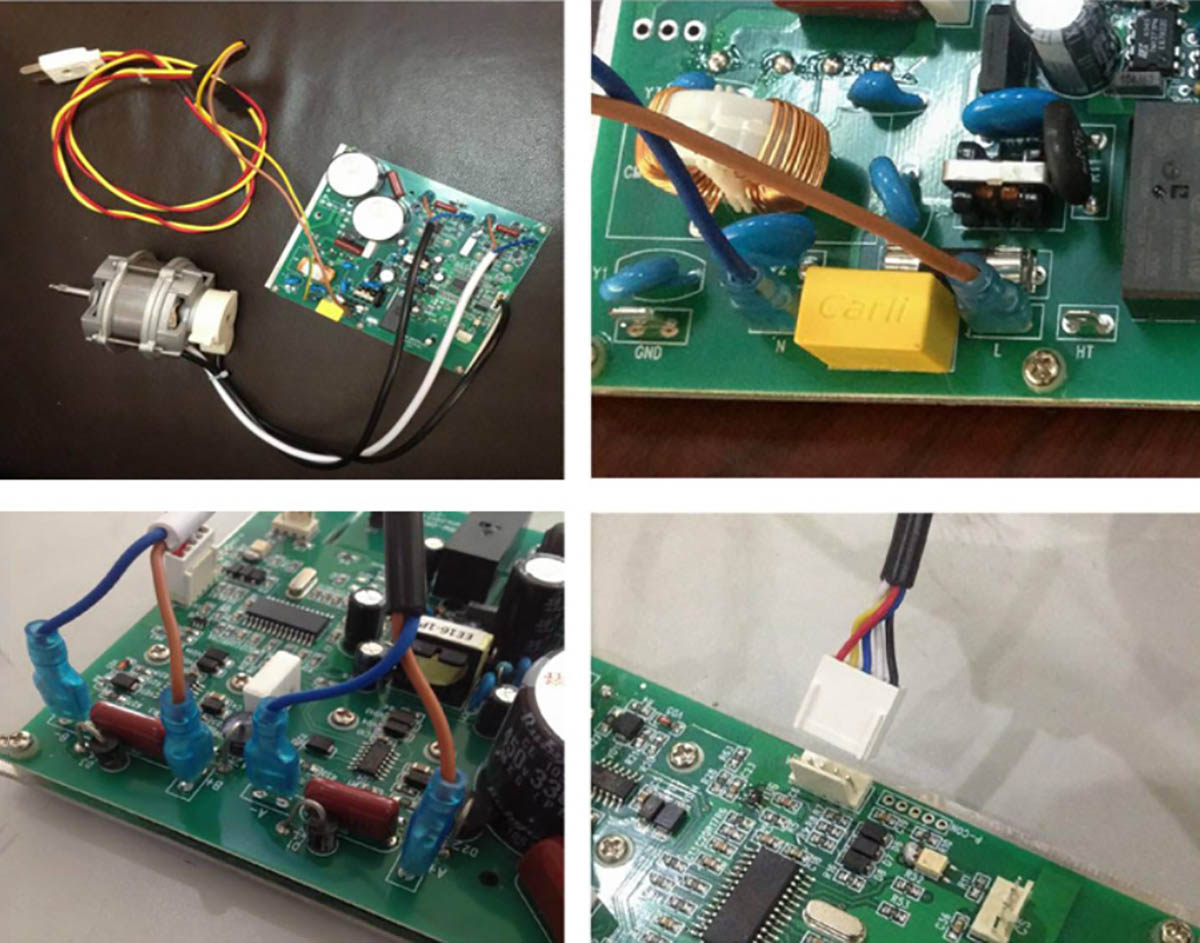

3. ماتورلۇق ۋە شوپۇرنىڭ فىزىكىلىق سىم دىئاگراممىسى

500W Fan Motor9

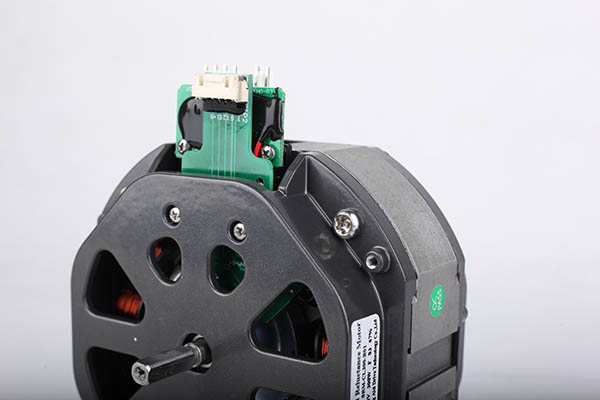

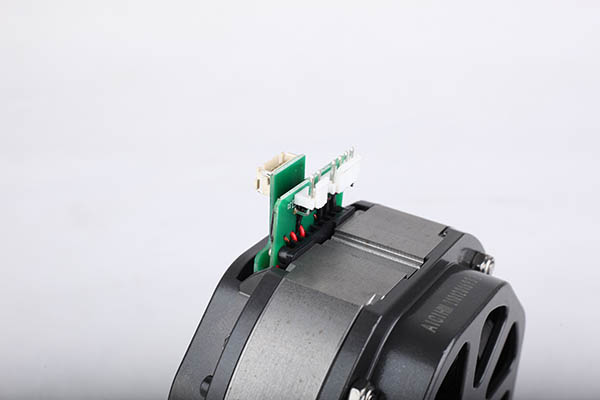

مەھسۇلات سۈرىتى

500W Fan Motor11
500W Fan Motor10

ماتورلۇق باسقۇچ سىم

قارا (قوڭۇر / A + كۆك / A-) ، ئاق (قوڭۇر / A + كۆك / A-) ، سىم ئۇزۇنلۇقى L = 380 ± 50mm
زال سىم سىم:
قىزىل (+ 5V) ، قارا (GND) ، سېرىق (SA) ، كۆك (SB) ، ئاق (SC) ، سىزىق ئۇزۇنلۇقى L = سىزىق ئۇزۇنلۇقى L = 380 ± 50mm
ساقلاش بوشلۇقى: 5 ℃ ~ 40 ℃ ، نەملىك <90%
ئىزولياتورلۇق سىنىپى: F.
يېرىلىشسىز كاتەكچە% 130 لىك توك بېسىمىدا 3 مىنۇت ئايلىنىدۇ.
خىزمەت ئۆمرى: نورمال خىزمەت شارائىتىدا 2000 سائەت.
ماتور يۈرگەندە ئوقنىڭ يۆتكىلىشى 0.02 مىللىمېتىردىن تۆۋەن بولۇشى كېرەك.

ماتورلۇق ئالاھىدىلىكى

1.يۇقىرى سىستېما ئۈنۈمى: كەڭ سۈرئەتنى تەڭشەش دائىرىسىدە ، ئومۇمىي ئۈنۈم باشقا سۈرئەتنى كونترول قىلىش سىستېمىسىغا سېلىشتۇرغاندا كەم دېگەندە% 10 يۇقىرى بولىدۇ ، تۆۋەن ئۈنۈم ۋە باھالانمىغان يۈكتە يۇقىرى ئۈنۈم تېخىمۇ كۆرۈنەرلىك بولىدۇ.
2.سۈرئەتنى كونترول قىلىش دائىرىسى كەڭ ، تۆۋەن سۈرئەتلىك ئۇزۇن مۇددەتلىك مەشغۇلات: ئۇ نۆلدىن ئەڭ يۇقىرى سۈرئەت ئارىلىقىدا ئۇزۇن ۋاقىت يۈك ئاستىدا يۈگۈرەلەيدۇ ، ماتور ۋە كونتروللىغۇچنىڭ تېمپېراتۇرىسىنىڭ ئۆرلىشى باھالانغان يۈكنىڭكىدىن تۆۋەن.
3.يۇقىرى قوزغىلىش مومېنتى ، تۆۋەن توك ئېقىمى: باشلىنىش بۇرۇلۇش مومېنتى% 150 كە يەتكەندە ، باشلىنىش ئېقىمى باھالانغان توكنىڭ ئاران% 30.
4. ئۇ دائىم قوزغىلىدۇ ۋە توختىتالايدۇ ، ھەمدە ئالدى بىلەن تەتۈر ئايلىنىش ئارىسىدا ئالماشتۇرالايدۇ: ئۇ دائىم قوزغىلىدۇ ۋە توختايدۇ ، ھەمدە ئالدى بىلەن تەتۈر ئايلىنىش ئارىسىدا ئالماشتۇرالايدۇ.تورمۇز بىرلىكى بولۇپ ، تورمۇزلاش كۈچى ۋاقىت تەلىپىگە ماس كەلگەندە ، قوزغىلىش ۋە ئالدىغا بۇرۇلۇش سائىتىگە 1000 قېتىمدىن ئېشىپ كېتىدۇ.
5. كۈچلۈك يۈك بېسىش ئىقتىدارى: يۈك قىسقا ۋاقىت ئىچىدە باھالانغان يۈكتىن كۆپ چوڭ بولغاندا ، سۈرئەت تۆۋەنلەيدۇ ، ئەڭ چوڭ چىقىرىش قۇۋۋىتى ساقلىنىدۇ ، ئارتۇقچە ھادىسە بولمايدۇ.يۈك نورمال ھالەتكە قايتقاندا ، سۈرئەت بەلگىلەنگەن سۈرئەتكە قايتىدۇ.
6.مېخانىك كۈچ ۋە ئىشەنچلىك باشقا ماتورلارغا قارىغاندا يۇقىرى.ئايلانما تۇراقلىق ماگنىت يوق بولۇپ ، تېخىمۇ يۇقىرى تېمپېراتۇرا ئۆرلەيدۇ.

ئىلتىماس

شامالدۇرغۇچ ۋە تاماق ئېتىش ماشىنىسى
